緑のカーテン
工法K-VLS08涼しい夏を演出する緑のカーテン。
カンボーの緑のカーテン工法K-VLS08は、涼しい夏を演出する壁面緑化です。
| 緑のカーテン | 緑のカーテン Light | |
| 工法記号 | K-VLS08 | K-VLS08-L |
| 対応する壁 | コンクリート | |
| 厚さ | 10～50cm | |
| 重さ(湿潤) | 30kg/ｍ2 | |
| 保水能力 | － | |
| 炭素固定 | ５kg/ｍ2 | |
| 設計価格 | 14,000円/ｍ2 | 7,200円/ｍ2 |
設計価格はコンクリートに固定する場合です。ALCの場合割高になります。
ALCパネルは、金具を表裏両面から固定するため、壁の裏側へのアクセスが必要です。
厚さ・重さ・炭素固定量は、植栽により異なります。
緑のカーテン工法(K-VLS08)の特徴

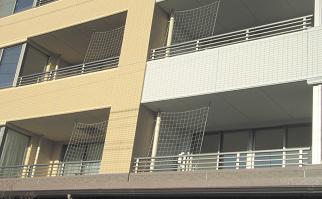

緑のカーテン工法K-VLS08は、学校・病院・保育園・工場・倉庫・畜舎などに最適な長寿命型緑のカーテンです。
適する植物

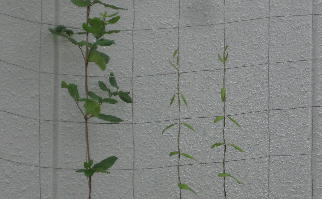

巻き付き型・巻きひげ型のつる植物に対応します。
圧倒的な強度と耐久性
結晶化炭化水素繊維(crystal hydrocarbons fiber)を素材としたＢＬネットにより、高い機械的強度と、紫外線や酸性雨にも耐える耐久性を実現しました。
(緑のカーテンLightは、価格を抑えるため、ＢＬネットではありません)
結晶化炭化水素繊維の引っ張り強度は30cN/dtex、つまり、１mm2で300kgの重量に耐えることができ、炭素繊維[1]やアラミド繊維[2]を凌ぎます。
また、破断長(自重で切れる長さ)は約310kmとなり、鋼やアラミド繊維の約200kmを凌ぎます。これは、現在一般に入手可能な耐候性のある素材では最長です。
- [1]炭素繊維
- 合成繊維などの有機物を「炭にする」ことで得られる。航空機から釣り竿まで多彩な用途を持つ、軽量かつ高強度の素材。
- [2]アラミド繊維
- 炭素６個からなるベンゼン環ユニットを結合して作られる高強度のプラスチック。防弾チョッキやヘルメット、プラスチックの補強に使われる。
デュポン社の「ケブラー」などが有名。
優れた美観
ＢＬネットは、つるものネットによくある緑色ではなく、銀白色なので、植物で覆われていない時期も目立ちません。また、落ち着いた色合いは、植物で覆われた時期は葉に隠れて目立ちません。
(剛性の低い在来ネットは、地味な色だと鳥が引っかかるため、緑・白・黒といった目立つ色にせざるを得ません)
不要になったら焼けばよい
ＢＬネットの成分は炭化水素であり、成分は炭素と水素のみ。燃やしても水と二酸化炭素しか出ません。
ＢＬネットと他工法

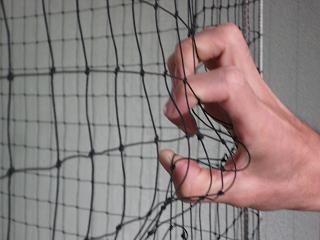

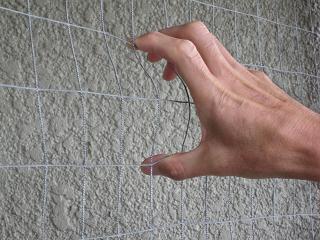

左はＢＬネット、右は一般のネットです。
ＢＬネットは、手でつかんだ場合の変形が少なくなっています。風により変形して、こすれて破れるリスクも少なくなります。
使用上の注意
緑化用の工法です
緑のカーテンは緑化用に設計されています。風の抜けにくいビニールシート・すだれ・カーテンの固定には使用しないでください。強風時に破損する危険があります。
防犯用には使えません
ＢＬネットの素材、結晶化炭化水素繊維は、引っ張りや摩擦には強いものの、ハサミやカッターといった鋭利な刃物により容易に切断可能なため、防犯用ネットとしては使用できません。
ネットに登らないでください
ＢＬネットは高い強度を誇りますが、縄ばしご代わりには使わないでください。
施工に関して
施工手順・日数
| Ａ | Ｂ | 作業内容 | 備考 |
|---|---|---|---|
| １ | １ | アンカー打設 | 壁にアンカーを打ち込みます |
| ２ | ２ | 固定金具設置 | |
| ３ | ３ | ＢＬネット設置 | |
| ４ | ４ | 固定金具調整 | ネットをぴんと張ります |
| ５ | 植栽枡準備 | ||
| ６ | 潅水装置設置 | 必要な場合のみ | |
| ７ | ５ | 苗の植え付け |
Ａ：バルコニー・潅水あり
工期３日・12人工/100ｍ2(足場・荷揚げ別途)
Ｂ：地上植栽・潅水なし(最小仕様)
工期２日・８人工/100ｍ2(足場・荷揚げ別途)
緑化システム設計価格表
緑のカーテン K-VLS08 100ｍ2以上(Ｗ=12ｍ・Ｈ=8.5ｍ・地上植栽)| 品名 | 仕様 | 数量 | 単位 | 単価 | 金額 | 備考 | |
| 植栽 | ニガウリ・ヘチマなど | ポット苗 | 24.0 | 株 | 500 | 12,000 | |
| 土壌改良 | 腐葉土 | 2.0 | 袋 | 1,000 | 2,000 | 既存土壌を改良 | |
| ネット | ＢＬネット | 100mm目 | 4.0 | 枚 | 150,000 | 600,000 | 3.0ｍ×8.5ｍ |
| 固定金具 | カラビナ | 27.0 | 個 | 1,450 | 39,150 | ||
| シャックル | 9.0 | 個 | 750 | 6,750 | |||
| ターンバックル | 9.0 | 個 | 2,100 | 18,900 | |||
| 固定ベース | アイボルト | M10 | 36.0 | 個 | 1,170 | 42,120 | |
| ベース | t=75mm | 36.0 | 個 | 4,500 | 162,000 | ||
| パッキン | M10 | 72.0 | 個 | 95 | 6,840 | ||
| アンカー | ボルトアンカー | 80mm･M10 | 36.0 | 本 | 670 | 24,120 | 耐荷重150kg/本 |
| 施工費 | 102.0 | ｍ2 | 5,040 | 514,080 | |||
| 合計 | 1,427,960 | ||||||
| １ｍ2当り単価 | 14,000 | 荷揚げ費別途 | |||||
| 品名 | 仕様 | 単価 | 単位 | 備考 | |
| アンカー | ALC対応アンカー | +2,000 | 本 | 全部ALCなら、+72,000円 | |
| ネット | ＢＬネット | 100mm目・40mm目複合 | +10,000 | 枚 | 子供対策ネットへグレードアップ |
| 開口部への設置 | ベース→化粧ねじ板 | -3,200 | 本 | 12,870円/ｍ2 | |
| 高所作業 | 足場がない場合 | 200,000 | 式 | 高所作業車２日間 | |
| 潅水装置 | 自動潅水装置・散水チューブ | 150,000 | 系統 | 概ね植栽枡10～20ｍ/系統 | |
| 壁面防水 | 12,000 | ｍ2 | 材工共(必要な場合) | ||
2009年４月１日改訂
自動潅水装置
バルコニー・屋上等に植栽する場合は、自動潅水装置の設置をお勧めします。
材料のみの販売
高所作業とアンカー施工に慣れた工務店なら、容易に施工することができます。材料の参考価格(定価)は、100ｍ2で約90万円となります。
緑のカーテンの管理費
年間０円/100ｍ2～(粗放型の場合)
地上植栽で美観を気にしないなら、特にメンテナンスは必要ありません。
徒長するつるが気になる場合は、適時剪定してください。
ページの先頭へ戻る緑のカーテンLight
緑のカーテンLight(工法K-VLS08L)は、耐久性は劣るものの、大幅に価格を安くした工法です。
ネットは結晶化炭化水素繊維ではないため、長年の使用には耐えませんが、ニガウリ等の栽培には問題有りません。
一年草栽培用緑のカーテンに適します。
壁がALCの場合、アンカー１本につき4000円高くなります。100ｍ2で、36本のアンカーがすべてALCの場合、設計価格(定価)は8600円/ｍ2となります。
